Un diagrama CILÍNDRICO es un dibujo en el cual te indicamos dónde debes colocar los módulos chinos y sus colores.
Esta diseñado para figuras cilíndricas o agusanadas hechas con módulos chinos. Las instrucciones para construir los arreglos cilíndricos y agusanados se encuentran en la sección ENSAMBLES CON MODULOS CHINOS . El diagrama sólo contiene la distribución de colores en esa estructura y las direcciones de ensamble.
Un diagrama cilíndrico puede tener una o más direcciones de ensamblado, las cuales te indicaremos mediante flechas.
Te recomendamos que veas la presentación del DIAGRAMA GENERAL y del DIAGRAMA PLANO, en la sección módulos chinos, para que te familiarices con los símbolos que usamos.
Un diagrama cilíndrico siempre será rectangular. Se arma hilera por hilera, comenzando por la hilera inicial. Y las alas de los módulos van orientadas en la dirección de avance.
Como los diagramas son planos, para hacerlos cilíndricos hay que unir dos lados opuestos de ellos. Los lados que se unen son los dos lados paralelos a la flecha de avance.

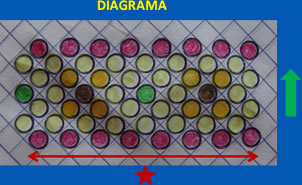

En este diagrama la hilera inicial es la de abajo. Al colocar la segunda hilera debes juntar los módulos A y B de la primera hilera. Estos dos van a quedar unidos por el módulo C de la segunda hilera. Los módulos C y D de la segunda hilera quedan juntos y sus alas entran en las ranuras del módulo E. Así debes continuar hasta terminar.
En cada diagrama te sugerimos orientaciones y flechas de avance, pero si gustas puedes escoger otras. En ese caso deberás cambiar también los lados que se unen.

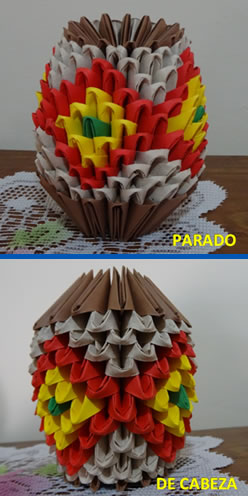

Cuando las figuras son arreglos PARADOS (cilíndrico o agusanado), colocamos la hilera inicial arriba y la flecha de avance apuntando hacia abajo.

Cuando las figuras son arreglos DE CABEZA (cilíndrico o agusanado), colocamos la hilera inicial abajo y la flecha de avance apuntando hacia arriba.

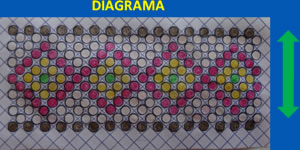

Si el diagrama tiene dos o más direcciones de avance, sólo pondremos las flechas de avance.

¡F E L I C I D A D E S!

Ahora puedes guiarte por los diagramas cilíndricos que te propongamos para armar diferentes figuras. También puedes construir tus propios diagramas y compartirlos con tus amigos y con nosotros.

Que te diviertas!
