Arreglo agusanado

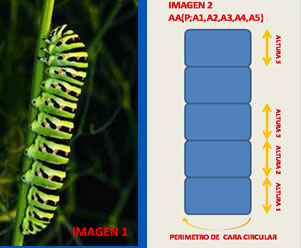

Un gusano como el de la imagen 1 tiene una hilera de secciones cilíndricas unidas entre sí. Usamos esta idea para construir arreglos agusanados. En un arreglo agusanado 1 se unen arreglos cilíndricos del mismo perímetro (P) y diferentes alturas (Ai). El arreglo agusanado AA1(P;A1,A2,A3,A4,A5) de la imagen 2 tiene cinco secciones cilíndricas, todas con el mismo perímetro P.

Vamos a construir ARREGLOS AGUSANADOS 1 con módulos chinos. Puedes seguir las instrucciones que están en la sección de MÓDULOS CHINOS, para hacer los módulos.
Construiremos los ARREGLOS AGUSANADOS 1 de “abajo” hacia “arriba”, por lo que comenzaremos armando el arreglo cilíndrico de la sección de “abajo” y terminaremos armando la sección de “arriba”.
Cuando ponemos el símbolo AA1(P;A1,A2,A3,A4,A5) queremos decir que el ARREGLO AGUSANADO 1 tiene 5 arreglos cilíndricos: AC(P,A1), AC(P,A2) AC(P,A3) AC(P,A4) AC(P,A5).

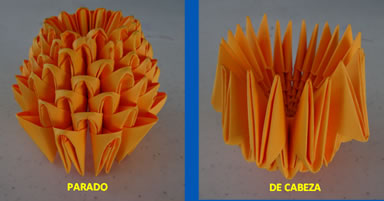

Para comenzar a formar el arreglo agusanado AA1(12,7,4,4), construye un arreglo cilíndrico AC(12,7) y colócalo de cabeza. Necesitas 84 módulos. Puedes ver las instrucciones que están en esta misma sección en ARREGLO CILINDRICO.

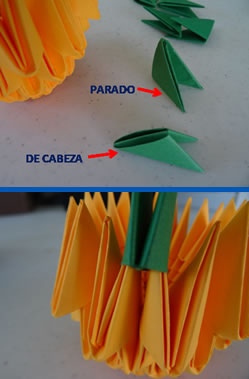

Hasta este momento has estado trabajando con los módulos parados, con las alas hacia la derecha. Para la siguiente hilera, que es la “Unión entre dos Secciones Cilíndricas”, necesitas colocarlos DE CABEZA.


La hilera completa de “Unión entre dos Secciones Cilíndricas” queda de esta manera. Ocupaste 12 módulos para esta hilera y llevas un total de 84+12=96 módulos.

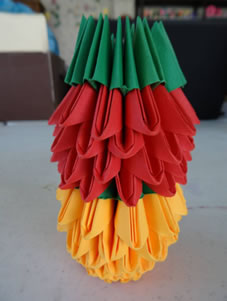

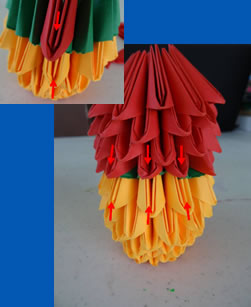

Continúa agregando de manera tradicional (PARADOS) todos los módulos de la 2ª sección cilíndrica AC(12,4). Observa que los módulos de la primera hilera de la 2ª sección cilíndrica están “arriba” de los módulos de la última hilera de la 1ª sección cilíndrica y que los módulos de la hilera de unión casi no se ven. Has usado un total de 84+12+48=144 módulos.

Agrega otra hilera de “Unión entre dos Secciones cilíndricas”. Recuerda que debes poner de cabeza a estos 12 módulos. Has usado hasta aquí un total de 84+12+48+12=156 módulos.

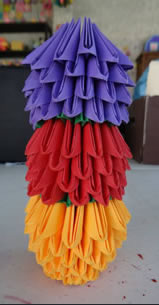

Finalmente coloca los módulos de la manera tradicional (PARADOS) para agregar la 3ª sección cilíndrica AC(12,4). El arreglo agusanado AA1(12;7,4,4) queda terminado de esta forma y contiene 84+12+48+12+48=204 módulos.

Arreglo agusanado

¡F E L I C I D A D E S!

Puedes construir ARREGLOS AGUSANADOS1 de diversos tamaños, para armar diferentes figuras y compartirlas con tus amigos y con nosotros.

Que te diviertas!
